危機を嗅ぎつける。
Sensing a crisis.

概要Overview

衛星からの情報は、カーナビなどの現在位置情報だけでなく、様々なシーンで活用されてきています。将来期待される自動車や建設・農業機械の自動運転では、測位の継続性や精度の向上が欠かせませんし、衛星の持つ超高精度な時刻情報はリモートでの時刻同期などで、電力や金融取引という重要なインフラで利用されています。しかしながら、電波妨害などに対する備えは万全とはいえません。GNSS信号干渉モニタがその備えを支援していきます。

GNSS干渉モニタは
監視・通報を行う GNSS干渉モニタサービス
オンデマンドで監視・判定が可能な可搬型ユニット GNSS干渉モニタユニット(GODZILLA)
を提供・販売しています。

Signals from satellites are not limited to positioning information used by car navigation systems, but are covering a wide variety of fields. Automatic driving of vehicles, construction and agriculture trucks, which are anticipated in the near future, cannot do without continuous positioning and enhanced preciseness. The high precision timing information that the satellites possess, are inevitable for remote timing synchronization, and are used in critical infrastructures, such as power plants and financial transactions. Nevertheless, these utilities are not fully robust against radio interferences. GNSS signal interference monitor will help to secure those situations.

GNSS干渉モニタサービス

特徴Feature

衛星からの信号を広範囲かつ継続的に受信、集約、監視します。
衛星からの電波が干渉を受けている可能性を感知し、契約顧客へ通報します。
電波干渉を受けているときには衛星利用以外のバックアップへ切り替えるなど、重要な判断を下すための情報を提供いたします。

GPS利用 妨害・干渉による生じるリスク
電力会社 時刻同期 停電、送電障害
データセンター 時刻同期 誤取引、遅延取引、誤認証、システム障害
金融機関 時刻同期 誤送金、取引不能、ATM停止
システムインテグレータ 時刻同期 金融システム障害
製造業 時刻同期 生産ライン停止
建設 測位 現場事故、工事中断
航空 測位 離着陸混乱または不能、航空事故
鉄道 時刻同期 運行障害、鉄道事故
自動車 測位 交通事故、渋滞
通信キャリア 時刻同期 通話不能、大規模システム障害
警察 / 消防 測位 緊急出動への影響
政府 / 自治体 時刻同期 大規模インフラ障害

干渉通報・検知のメリット

  • バックアップシステムへ切り替え
  • 関係各方面への通達
  • 緊急体制構築
  • ユーザーへの注意案内
  • 障害原因の切り分け

サービス構成Outline diagram

サービス構成

サービス構成

提案用途Suggested Use

ナビゲーション、自動運転、時刻同期等の障害危険予知

業種Industries

電力、通信、鉄道、航空、公共インフラ、金融、データセンター、サーバルーム、製造、化学、プラント、物流、建設、防犯セキュリティ、位置情報サービス事業者、コンテンツ配信事業者、警察、消防・救急、政府、自治体、公共団体 等

プランPlan

エンタープライズEnterprise

サービス内容

  • 貴社拠点内に受信・データ送信機を設置して、貴社限定の監視・通報受信体制を構築します。
  • 監視データは他のユーザーには公開せず、貴社のみが干渉通報受信を行うことができます。
  • オプションでWeb画面での監視局状態と履歴確認を行うことができます。

スタンダードStandard

サービス内容

  • 当社が販売する機材(受信機・アンテナ等)を購入設置いただきます。
  • インターネット経由でGNSS受診データをリアルタイムで送信いただきます。
  • エンタプライズユーザー以外すべての監視局の干渉を通報します。

GNSS干渉モニタユニット(GODZILLA)

特徴Feature

GNSS受信アンテナが置かれた現場環境が、GNSS信号の受信に適しているかを判定する装置です。

スペクトラム測定による電波の状態と、GNSS 受信機による衛星からの測位信号の受信状態を、あらかじめ設定された閾値との比較を行い、専門的な知識なく、簡単なタブレット端末操作によって現場でクイックに判定が行えます。
測定したデータは一定期間、製品内に記録され、さらに詳細な分析が必要な場合には、USB メモリを利用して取り出したデータをお送りいただき、弊社が分析を行うことも可能です。

  • GNSS受信環境の現場判定を行う装置
  • キャリングケースに収納・保護されており、持ち運びや収納が容易
  • GNSS測位信号の受信状態に加え、スペクトラム測定による電波の状態を併せた判定
  • 専門的な知識なく、簡単なタブレット端末操作によって使用可能。
  • 明確なOK/NG判定により、現場でのクイックな診断を実現
  • 取得データの記録エクスポート機能後処理による詳細な診断を依頼することが可能
  • 受信品質への影響が大きいアンテナはユーザが普段利用しているアンテナを利用可能
  • キャリブレーション機能により、各種アンテナに合わせた入力信号強度の調整が可能

機能Function

  • 測定結果判定
  • 測定項目選択
  • NG回数カウント表示
  • キャリブレーション
  • 停電検知
  • 測定データ保存・エクスポート

アプリケーションApplication

  • 建機、農機など高精度測位における受信環境診断
  • 測位補正データ基地局、基準局の受信環境診断
  • その他、測位を利用するすべてのアプリケーションの使用事前診断および 問題解決

内部構成Internal View

内部構成

内部構成

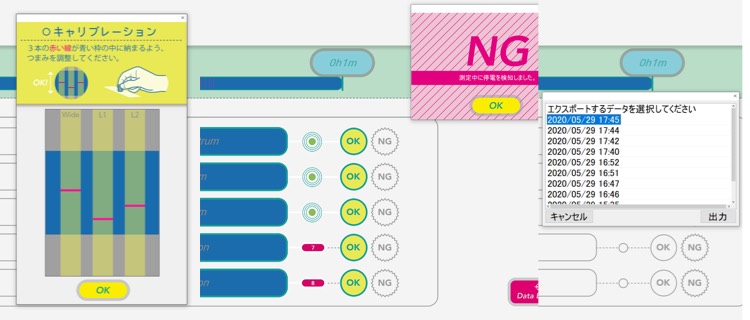

画面表示サンプルScreen Image

画面表示サンプル

画面表示サンプル

ドキュメントDocuments

技術仕様については、カタログ仕様書ならびに取扱説明書をご覧ください。

GNSS信号干渉モニタユニット(GODZILLA) カタログ仕様書
