概要Overview

GNSS衛星から放送される信号を用いた単独測位に加え、インターネットで配信を受ける補正情報データを用いて、高精度測位を行う装置です。
超小型・軽量でBluetooth接続が可能 SEKIREI-S9P-mkⅡ(SKR-S9P2)
超小型でUSBメモリへログの保存が可能 SEKIREI-L9P(SKR-L9P)
多彩な通信でクラウド測位や研究検証に最適 SEKIREI-R9P-mkⅡ(SKR-R9P2)
それぞれ特徴ある、3種類の受信機をラインナップしています。

It will simulate all positioning signals broadcasted by GPS and QZSS.
By using this simulator, it will enable experiments, evaluations, and fine tuning of facilities including receiver stations. It will also enable RF interface testing between ground stations and satellite systems, and behavioral simulations while operating the satellites.

超小型GNSS受信機 SEKIREI-S9P

特徴Feature

PCやスマートフォンなどと合せて容易に利用できるよう、Bluetooth接続を備えながら、小型・軽量なGNSSロガー受信機です。

簡単な設定で、電源を投入と同時に測位を開始するシンプルな動作で、移動体を含めた様々な用途に場所を選ばず利用いただけます。また、基準局用受信機として、あるいは研究用途においても、汎用的に必要とされるデータの出力や保存ができます。

  • cm級で測位する装置
  • 超小型(57 x 50 x 25mm)、超軽量(43g)
  • 測位補正情報を利用して2周波オンボードRTK測位を出力
  • GPS、QZSS、GLONASS、Galileo、BeiDouの複数の周波数のGNSS信号を受信
  • シンプルな操作
    USB端子への電源供給、RFケーブル接続、Bluetooth接続だけの簡易な操作で、複雑なシステム構築の手間はいりません。
  • 定評あるu-blox社高精度GNSSモジュールZED-F9Pを搭載
  • 通信は無線(Bluetooth)と有線(USB)の2種を選択可能
  • 動作状況のLED表示

機能Function

  • GNSS(高精度)測位機能
  • シリアル通信機能(Bluetooth, USB)
  • 各種測位データ出力・保存機能

アプリケーションApplication

  • 建機、農機など自動操舵のための高精度位置情報取得
  • 自動運転、自動走行システム開発や、各種データの取得
  • 地すべり、地震予知等、防災・研究用途での長期定点観測
  • その他、高精度測位を利用するすべてのアプリケーション

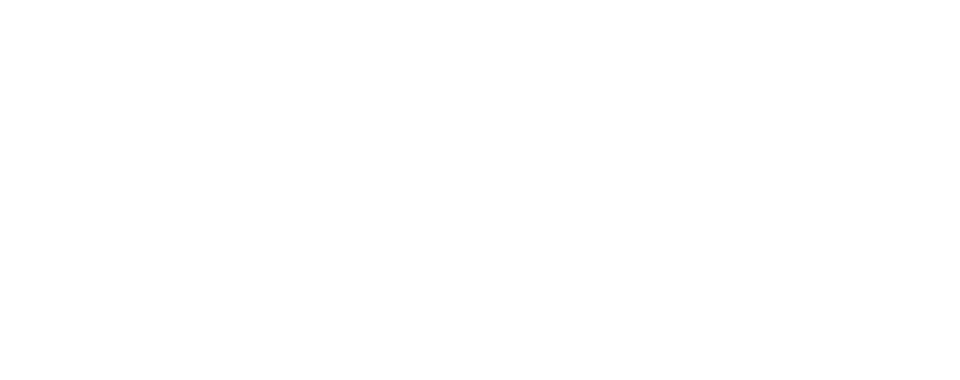

外部接続・内部構成BlockDiagram

外部接続・内部構成

外部接続・内部構成

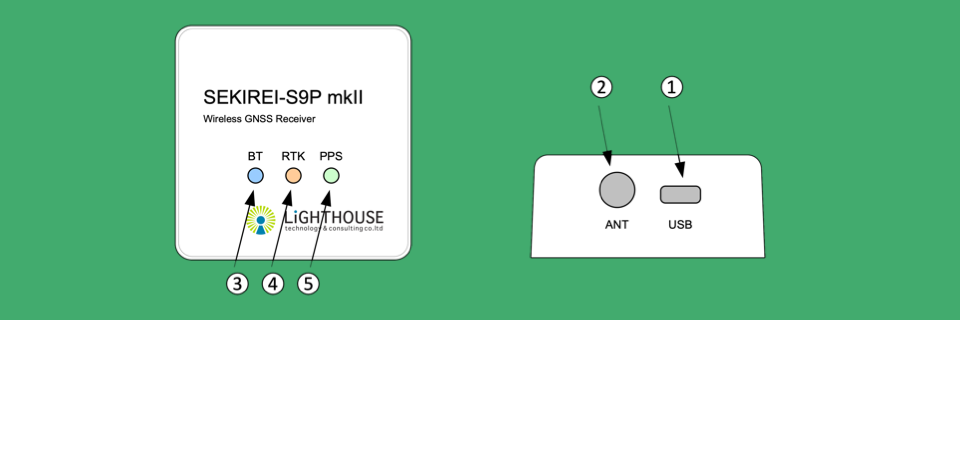

外観・外部表示BlockDiagram

外観・外部表示

外観・外部表示

ドキュメントDocuments

技術仕様については、カタログ仕様書ならびに取扱説明書をご覧ください。

超小型GNSSロガー受信機 SEKIREI-L9P

特徴Feature

PCやスマートフォンなどと合せて容易に利用できるよう、Bluetooth接続を備えながら、小型・軽量なGNSSロガー受信機です。

簡単な設定で、電源を投入と同時に測位を開始するシンプルな動作で、移動体を含めた様々な用途に場所を選ばず利用いただけます。また、基準局用受信機として、あるいは研究用途においても、汎用的に必要とされるデータの出力や保存ができます。

  • cm級で測位する装置
  • 超小型、超軽量
  • 測位補正情報を利用して2周波オンボードRTK測位を出力
  • GPS、QZSS、GLONASS、Galileo、BeiDouの複数の周波数のGNSS信号を受信
  • シンプルな操作
    USB端子への電源供給、RFケーブル接続、Bluetooth接続だけの簡易な操作で、複雑なシステム構築の手間はいりません。
  • 定評あるu-blox社高精度GNSSモジュールZED-F9Pを搭載
  • 通信は無線(Bluetooth)と有線(USB)の2種を選択可能
  • 動作状況のLED表示
  • 受信データや測位結果のUSBメモリへの記録(ロガー機能)

機能Function

  • GNSS(高精度)測位機能
  • シリアル通信機能(Bluetooth, USB)
  • 各種測位データ出力・保存機能

アプリケーションApplication

  • 建機、農機など自動操舵のための高精度位置情報取得
  • 自動運転、自動走行システム開発や、各種データの取得
  • 地すべり、地震予知等、防災・研究用途での長期定点観測
  • その他、高精度測位を利用するすべてのアプリケーション

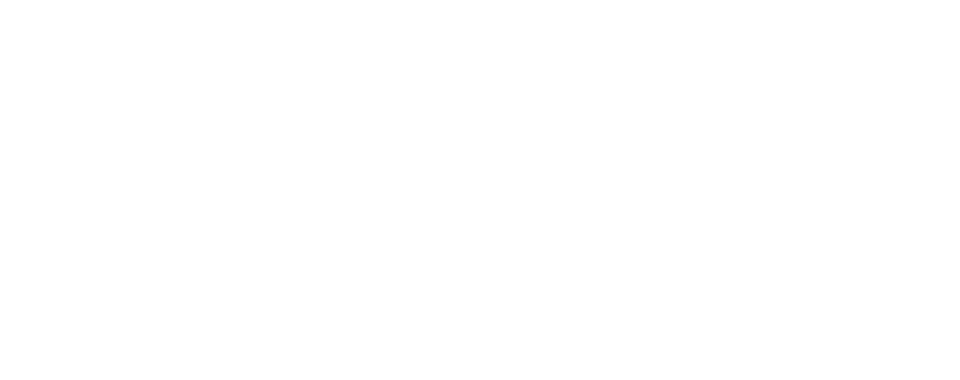

外部接続・内部構成BlockDiagram

外部接続・内部構成

外部接続・内部構成

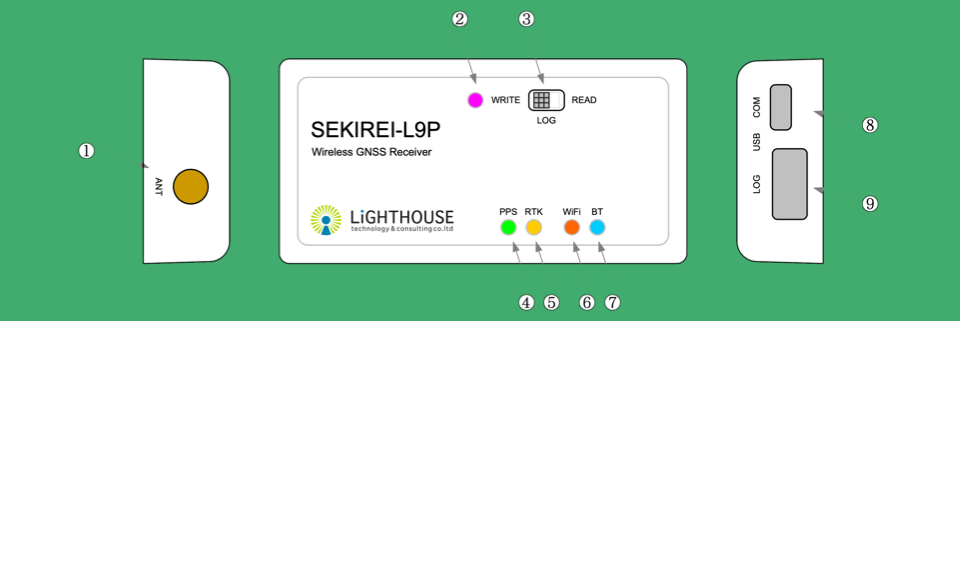

外観・外部表示BlockDiagram

外観・外部表示

外観・外部表示

ドキュメントDocuments

技術仕様については、カタログ仕様書ならびに取扱説明書をご覧ください。

クラウド測位対応GNSS受信機 SEKIREI-R9P-mkⅡ

特徴Feature

GNSS衛星からの信号を用いた単独測位に加え、インターネットで配信を受ける補正情報データを用いて、高精度測位を行う装置です。

シングルボードコンピュータや多種通信ボードを搭載し、様々なコンフィグレーションでの測位を検証する研究や実験に最適です。内蔵するLTEボードとNtrip機能は、基準局用受信機として、あるいはクラウドGNSS測位を利用する移動体用の受信機としても容易に用いることができるオールインワンパッケージです。

  • cm級で測位する装置
  • 多機能、高性能
  • 測位補正情報を利用して2周波オンボードRTK測位を出力
  • GPS、QZSS、GLONASS、Galileo、BeiDouの複数の周波数のGNSS信号を受信
  • シンプルな操作
    DC端子への電源供給、RFケーブル接続、電源スイッチにより測位開始とシャットダウンが可能です。
  • 定評あるu-blox社高精度GNSSモジュールZED-F9Pを搭載
  • シングルボードコンピュータ Raspberry Pi 4 Model B を搭載
  • 多様な通信
    • 無線(LTE, Wi-Fi, Bluetooth)
    • 有線(USB, イーサネット, ZED-F9P外部拡張端子, TimePulse端子)
    • 動作状況のLED表示
  • LED表示(通信や動作状態の表示)

機能Function

  • GNSS(高精度)測位機能
  • 外部通信機能
  • 各種測位データ出力機能
  • Ntrip機能(Server/Client)
  • データロギング機能
  • 電源スイッチによる電源ONとシャットダウン

アプリケーションApplication

  • 建機、農機など自動操舵のための高精度位置情報取得
  • 自動運転、自動走行システム開発や、各種データの取得
  • 地すべり、地震予知等、防災・研究用途での長期定点観測
  • その他、高精度測位を利用するすべてのアプリケーション

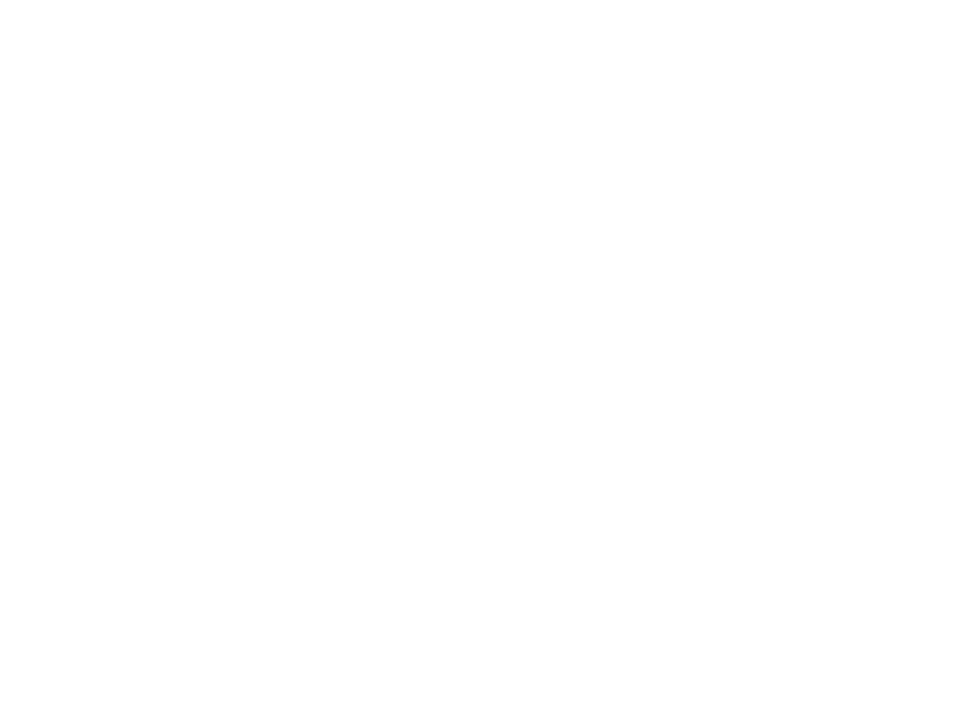

外部接続・内部構成BlockDiagram

外部接続・内部構成

外部接続・内部構成

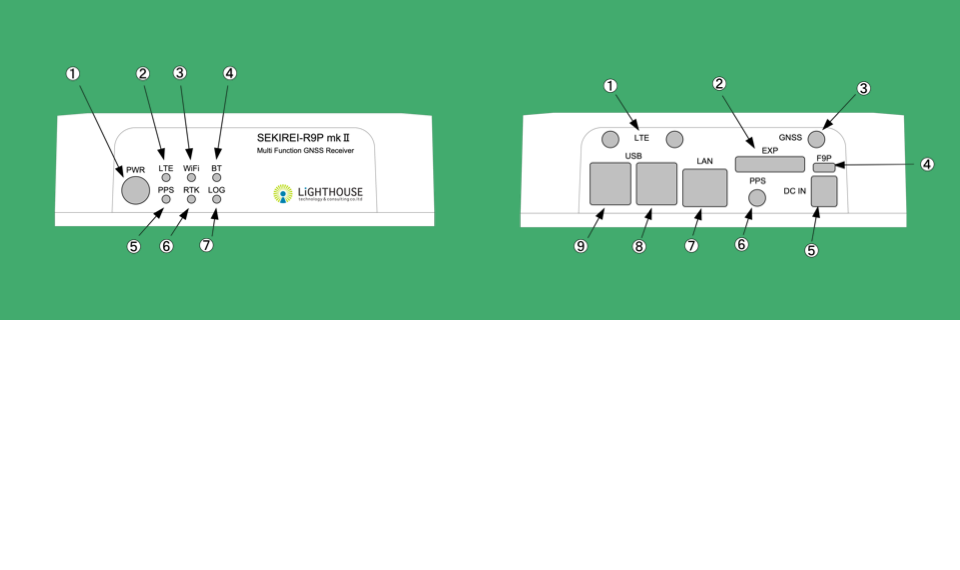

外観・外部表示BlockDiagram

外観・外部表示

外観・外部表示

ドキュメントDocuments

技術仕様については、カタログ仕様書ならびに取扱説明書をご覧ください。
